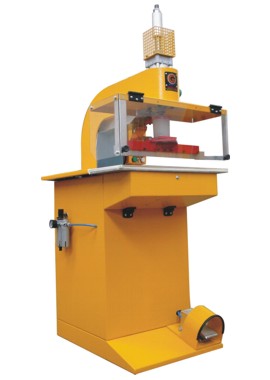

Máquina Modelo IT 15
__________________________________________________________________

Descrição do produto:
Máquina projetada para soldar qualquer material a base de pvc em linha reta ou curva, entre outras vantagens possui uma distância maior entre o pistão e a coluna de fixação, proporcionando o acondicionamento de maior quantidade de material, facilitando a fabricação de produto com grande formato.
Ideal para a fabricação de barracas, colchonetes, coletes salva vidas, toldos e coberturas, capotas para autos, lonas para caminhão, infláveis de pvc, piscinas, circos, etc.

A maquina é composta de:
Estrutura principal em aço reforçado com acabamento em solda-mig.
Unidade pneumática para manutenção do ar.
Cilindro pneumático reforçado, especial p/ alta freqüência com ajuste de curso na descida.
Painel elétrico interno.
Painel de comando externo.

Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo 833 a/c
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.

Dados técnicos:
Potência de saída: 2 kw
Potência de entrada: 3 kva
Área de solda: 40 cm2.
Entrada de força: 220 v x 60 hz monofásica.
Corrente de entrada: 14 a
Refrigeração: ar forçado.
Comando de descida do pistão: pedal pneumático.
Capacidade operacional: 1000 ciclos/hrs.
Prensa pneumática: 250 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 64 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 230 mm x 500 mm x 5/8.
Dimensões: comprimento 770 mm, largura 650, altura 1550.
Peso bruto: aprox. 120 kg.
