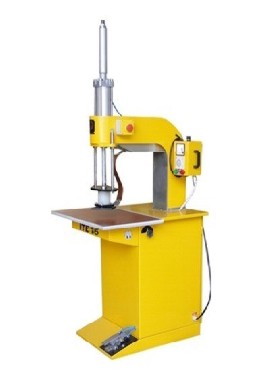

Máquina Modelo ITE 15
Marca :
Gutierrez
Unidade :
Peça
Especificações :
Quantidade:
Especificação:
__________________________________________________________________
Máquina Modelo ITE 15
__________________________________________________________________
Descrição do produto:
Máquina projetada para soldar qualquer material a base de pvc em linha reta ou em curva, possui uma distância maior entre o pistão e coluna de fixação, propiciando o acondicionamento de maior quantidade de material facilitando a fabricação de produto com grande formato.
Oferece ótima resposta operacional com baixo nível de manutenção.
Possui haste dupla e pistão reforçado para trabalhos onde o registro do produto somado a uma pressão maior seja necessário.
Ideal para a fabricação de barracas , colchonetes, coletes salva vidas, toldos e coberturas, capotas para autos, lonas para caminhão, infláveis de pvc, piscinas, circos, etc.
A maquina é composta de:
Estrutura principal em aço reforçado com acabamento em solda-mig.
Unidade pneumática para manutenção do ar.
Cilindro pneumático reforçado, especial p/ alta freqüência com ajuste de curso na descida.
Painel elétrico interno.
Painel de comando externo.
Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo 833
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.
Dados técnicos:
Potência de saída: 2 kw
Potência de entrada: 3 kva
Área de solda: 40 cm2.
Entrada de força: 220 v x 60 hz monofásica.
Corrente de entrada: 15 a
Refrigeração: ar forçado.
Comando de descida do cilindro: pedal pneumático.
Haste do cilindro: dupla
Capacidade operacional: 1000 ciclos/hrs.
Prensa pneumática: 400 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 100 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 230 mm x 500 mm x 5/8.
Dimensões: comprimento 770 mm, largura 650, altura 1650
Peso bruto: aprox. 140 kg.
