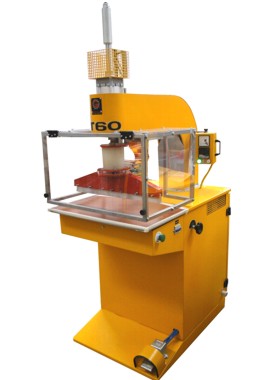

Máquina Modelo IT 60
__________________________________________________________________

Descrição do produto:
Máquina projetada para soldar qualquer material a base de pvc em linha reta ou curva, entre outras vantagens possui uma distância maior entre o pistão e a coluna de fixação, proporcionando o acondicionamento de maior quantidade de material, facilitando a fabricação de produto com grande formato.
Ideal para a fabricação de barracas , colchonetes, coletes salva vidas, toldos e coberturas, capotas para autos, lonas para caminhão, infláveis de pvc, piscinas, circos, etc.

A maquina é composta de:
Estrutura principal em aço reforçado com acabamento em solda-mig.
Unidade pneumática para manutenção do ar.
Cilindro pneumático reforçado, especial p/ alta freqüência com ajuste de curso na descida.
Painel elétrico interno.
Painel de comando externo.

Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo 3cx 2500 f3/h3
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.

Dados técnicos:
Potência de saída: 6 kw
Potência de entrada: 9 kva
Área de solda: 120 cm2.
Entrada de força: 220/380 v x 60 hz trifásica/monofásica.
Corrente de entrada: 25/16 a - mono 40 a
Refrigeração: ar forçado.
Comando de descida do pistão: pedal pneumático.
Capacidade operacional: 900 ciclos/hrs.
Prensa pneumática: 610 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 157,50 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 400 mm x 700 mm x 5/8.
Dimensões: comprimento 1050 mm, largura 700, altura 1950.
Peso bruto: aprox. 400 kg.
