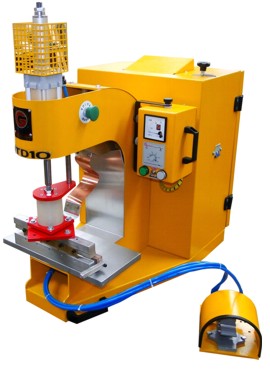

Máquina Modelo ITD 10
__________________________________________________________________
Descrição do produto:
Máquina projetada para soldar qualquer material a base de pvc em linha reta ou em curva, ocupa pouco espaço na linha de produção, fácil de manusear.
Oferece uma ótima resposta operacional com baixo nível de manutenção.
Ideal para a fabricação de:
Barracas de Camping, Coletes Salva-Vidas, Toldos e Coberturas, , Guarda-Chuvas, , Etiquetas de Bagagem, Mine Infláveis de PVC, Porta-Nota, Porta-Cheque, Porta-Documento, , Lonas, Barracas, Piscinas, Terminais de Chicote para Moto, Carro e Produtos Elétricos, Etc.
Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo 833 a/c
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.
Dados técnicos:
Potência de saída: 1,5 kw
Potência de entrada: 2,25 kva
Área de solda: 30 cm2.
Entrada de força: 220 v x 60 hz monofásica.
Corrente de entrada: 11 a
Refrigeração: ar forçado.
Comando de descida do pistão: pedal pneumático.
Capacidade operacional: 1000 ciclos/hrs.
Prensa pneumática: 250 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 64 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 200 mm x 400 mm x 5/8.
Dimensões: comprimento 700 mm, largura 500 mm, altura 800 mm.
Peso bruto: aprox. 70 kg.
|
